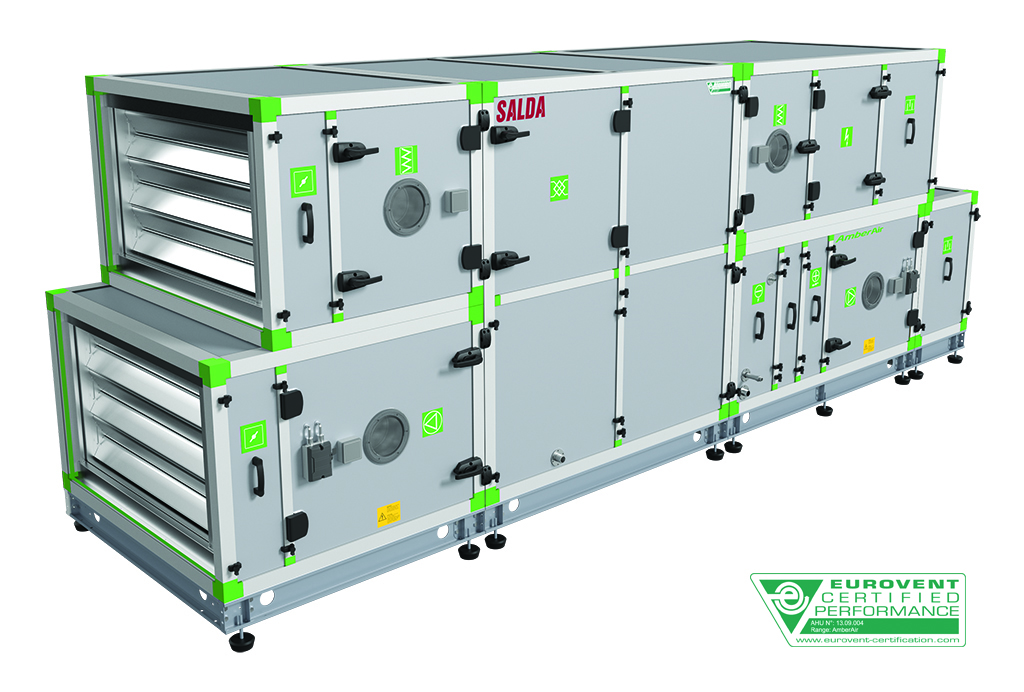

AmberAir - modulaariset ilmanvaihtokoneet




Neljännesvuosisadan tinkimättömän kehitystyön tulos: AmberAir -ilmanvaihtokonesarja. Koneet täyttävät kaikilta osin nykyaikaiset vaatimuksen niin Suomen lainsäädännön kuin EN-standardien ja ekodirektiivien suhteen. Lisäksi konesarja on Eurovent sertifioitu (AHU). Terveellisen sisäilmaston mahdollistavat seuraavat pääominaisuudet:

  • Laatu ja ominaisuudet
    • SD50+runko: D1, L1, T2, TB1, F9. Huippuluokan ominaisuudet
    • energiatehokkaat komponentit EU-alueen johtavilta valmistajilta: seuraavan sukupolven EC/PM-puhallinmoottorit, vastavirta ja roottori lämmöntalteenottolaitteet jopa 90% hyötysuhteella, jne.
  • Yksilöllinen kokoonpano:
    • jokainen ilmanvaihtokone voidaan rakentaa yksilöllisesti
    • laaja valikoima :
      • ilmavirta-alue 0,5…18 m3/s
      • neljä lämmöntalteenottotapaa: vastavirta, ristivirta, roottori, vesi-glykoli
      • testattu kaikkiin sääolosuhteisiin -40…40 ºC
      • 16 runkovaihtoehtoa mahdollistavat oikean kokoisen tuotteen valinnan
      • paneelit polyuretaani tai kivivilla eristeellä
      • nurkkaprofiilit joko kylmäsilta vapaana tai ilman.
  • Tuotekehitys:
    • oma tuotekehitys laboratorio
    • alan viimeisimmät innovoinnit.
  • Mukavuus ja luotettavuus:
    • helppo ja nopea asennus
    • 3D-mitoitusohjelma, joka tukee myös Revit -ympäristössä teknisten tietojen tuontia tasokuviin.
    • uudet tuotteet testataan ääriolosuhteita varten omassa sääkammiossa
    • ulkopuolinen, riippumaton laadunvalvonta ja vuosittainen Eurovent -auditointi takaa korkean laadun.

Konekoot





Ilmavirta-alue




Komponentit




Suodattimet
Line
.
Image title

Image title

Paneeli-esisuodatin
› Paneeli suodatin, jonka runko on sinkittyä terästä ja jossa on G4-suodatinluokan synteettinen materiaali. Esisuodatin korkealuokkaisiin ilmanvaihtosovelluksiin.
› Liu’utettava kehys.
› Kestää jopa 110°C lämpötilaa.

EPA / HEPA-suodatin
› Tehokkaasti hiukkasia pysäyttävät ilmansuodattimet (efficient particulate arrestance, EPA) - luokka E10, E11 tai E12.
› Erittäin tehokkaasti hiukkasia pysäyttävät ilmansuodattimet (high-efficiency particulate arrestance, HEPA) – luokka H13 tai H14.
› Erittäin tehokas ilmastointijärjestelmien lopullinen suodatus.
› Erityispinnoitteinen, sinkitystä teräksestä valmistettu kehys.
› MDF-suodatinrunko, jossa erillinen alumiini- ja lasikuitumateriaali.
› Kestää jopa 100°C lämpötilaa.

Pussisuodatin
› Pussisuodatin, jonka runko on sinkittyä terästä ja jossa on
M5-, F7- tai F9-luokan synteettinen suodatusmateriaali. Pääsuodatin korkealuokkaisiin ilmanvaihtosovelluksiin.
› Liu’utettava kehys.
› M5 kestää jopa 110°C, F7 ja F9 korkeintaan 80°C lämpötilaa.

Aktiivihiilisuodatin
› Tuloilman, jäteilman ja kierrätysilman puhdistamiseen haitallisista kaasuista, höyryistä ja hajuista keittiöissä, museoissa, sairaaloissa, laboratorioissa, tietokonetiloissa, kemian teollisuudessa, maalikaupoissa, lentoasemilla, huoltoasemilla, pysäköintitiloissa.
› Sinkitystä teräksestä valmistetut patruunat, jotka on täytetty käsittelemättömällä hiilellä.
› Kehys sinkittyä terästä.
› Kestää jopa 70°C lämpötilaa.
› Minimaalinen kosketusaika sovelluksesta riippuen 0,05– 1,0 sekuntia.
› Vaaditaan esisuodatus F7-luokan suodattimilla.

Rasvasuodatin
› Rasvan tai karkean pölyn poistoon tarkoitettu suodatin. Käytetään keittiöiden poistojärjestelmissä tai ilmastointijärjestelmien esisuodatuksessa.
› Paneelin suodatuskennot alumiiniverkossa.
› Liu’utettava kehys.
› Suodatinosassa rasvankeruuastia.
› Kestää jopa 200°C lämpötilaa.


.

Vesi/höyry -lämmitin
Line
.
Image title



› Kupariputket ja alumiinilamellit.
› Maks. käyttöpaine: 16 bar, kun käyttölämpötila on enintään 100°C.
› Maks. käyttöpaine: 10 bar, kun käyttölämpötila on enintään 150°C.
› Suuri valikoima lämmittimiä, jotka sopivat käytettäviksi suurimmassa osassa sovelluksia.
› Erikoisvaihtoehdot saatavilla.
.

Jäähdytin
Line
.
Image title



› Jäähdyttimiä on kahta tyyppiä: veteen tai kylmäaineen faasimuutokseen perustuva.
› Jäähdytyspattereita käytetään, kun saatavilla on kylmän veden liitäntä, ja jäähdytysenergiaa siirretään veden välityksellä.
› DX-jäähdytintä käytetään, kun jäähdytysenergiaa siirretään jäähdytysaineen välityksellät.
› Kupariputket ja alumiinilamellit.
› Maks. käyttöpaine: 16 bar, kun käyttölämpötila on enintään 100°C (vesi).
› Maks. käyttöpaine: 10 bar, kun käyttölämpötila on enintään 150°C (vesi).
› Maks. käyttöpaine: 22 bar, kun käyttölämpötila on enintään 100°C (DX).
› Jäähdytysosassa on pisaranerotin ja ruostumattomasta teräksestä valmistettu kondenssivesiallas veden poistoon.
› Meillä on laaja valikoima jäähdyttimiä, jotka sopivat käytettäviksi suurimmassa osassa sovelluksia.
› Erikoisvaihtoehdot saatavilla.
.

Sähkölämmitin
Line
.
Image title

Image title
› Pitkäikäiset kolmivaiheiset (3 x 230V, 3 x 400V) lämmityselementit.
› Kaksi termisen suojauksen mahdollisuutta.
› Lämmitys asteittain.
.

Huolto-osa
Line
.
Image title

Image title
› Tarkastusta ja kunnossapitoa varten.
› Voidaan käyttää erikoiskomponenttien liittämiseksi laitteeseen.
› Tarkastusikkunalla tai ilman.
› Valaistuksella tai ilman.
› Osan pituus: 300–2000 mm.
.

Puhaltimet
Line
.
Image title

Image title

PM-moottorilla
› Energiatehokkuusluokka IE4 (IEC 60034-30).
› AC-kestomagneettimoottori.
› Paras saatavilla oleva hyötysuhde (jopa 10% korkeampi kuin EC-moottorilla).
› Alhaiset häviöt: Erittäin korkean hyötysuhteen moottori, optimaalinen puhaltimen ilmavirta ja erittäin korkean hyötysuhteen puhallin takaavat suuret energiasäästöt.
› 100% ohjattavuus.
› Tuottaa erittäin vähän melua.
› Vapaa virtaus puhaltimen läpi.
› Pitkä käyttöikä.
› Erittäin tarkka ohjaus.
› Järjestelmän todella korkea hyötysuhde.

EC-moottorilla
› Energiatehokkuusluokka IE4 (IEC 60034-30).
› DC-moottori elektronisella kommunikoinnilla.
› 100% ohjattavuus.
› Tuottaa vain vähän melua.
› Erittäin tehokas, myös osittaisella kuormituksella.
› Helppo puhdistaa, koska kaikkiin komponentteihin pääsee helposti käsiksi.
› Erittäin luotettava ja helppo huoltaa.
› Pitkä käyttöikä.
› Erittäin tarkka ohjaus.

AC-moottorilla
› Korkean hyötysuhteen puhaltimet.
› Suuret paineenlisäykset mahdollisia.
› Pitää vain vähän ääntä.
› Siipipyörät eteen- tai taaksepäin.
› Pitkä käyttöikä.

Hihnakäyttöinen puhallin
› Korkean hyötysuhteen puhaltimet.
› Suuret paineenlisäykset mahdollisia.
› Pitää vain vähän ääntä.
› Siipipyörät eteen- tai taaksepäin.
› Moottorin ja puhaltimen toiminta-aika vähintään 40 000 tuntia, hihnojen käyttöaika vähintään 25 000 tuntia.

ATEX-puhallin
› Räjähdyksiä vastaan suojattu puhallin täyttää direktiivin 94/9/EU (ATEX 95) vaatimukset laiteryhmän II, laiteryhmien 2G ja 3G, räjähdysryhmän IIB osalta, ja sitä voi käyttää vyöhykkeissä 1 ja 2.

.

Ohjaus
Line
.
Image title

Image title

Ohjauslaitteisto voidaan mukauttaa kunkin asiakkaan tarpeita vastaavaksi. SmartAir-laitteet on konfiguroitu tehtaassa ja testattu kaikkien tarpeellisten kenttäkomponenttien kanssa. Ohjausjärjestelmä täyttää EU-direktiivien (MD, EMC ja LVD) vaatimukset ja se on CE-merkitty. SmartAir on ihanteellinen ratkaisu sekä pieniin kokonaisuuksiin, joissa tarvitaan suoria ohjaustoimintoja, että suurempiin, väyläratkaisuja vaativiin kokonaisuuksiin. Laitteet ovat itsenäisiä kokonaisuuksia eivätkä vaadi merkittävää sähköasennusta paikan päällä. Ohjauslaitteisto on valmis käyttöön heti laitteen asennuksen jälkeen (pikaliittimet). Ohjausyksikkö voidaan sijoittaa laitteen sisään, sen oviin tai tarpeen mukaan tietylle etäisyydelle laitteesta. Saatavilla ovat seuraavat ohjausjärjestelmät: Siemens (POL871; POL822; POL 895 etäohjauspaneeli), Regin (ED9200; E3-DSP ) tai MCB (Stouch; Ptouch).

SmartAir-ohjauksen ominaisuudet:

› Käytettävissä sekä sisä- että ulkotiloissa (jopa IP65).
› PC-ohjaus: Modbus (RS485); TCP/IP; LON; BACNet MSTP; Mbus; BACNet IP; Web; KNX.
› Ilman laadun tarkkailu: CO2, kosteus, vakiopaine
› Laitteistoon voidaan liittää yksi tai kaksi etäohjauspaneelia.
› Pikaliittimet - kaikki komponentit on kytketty ja testattu.
› Nestekiertoisen lämmitys-/jäähdytyspatterin toimilaite.
› Suodattimen likaantumisen valvonta.
› Motorisoitu tulo-, poisto- ja sekoitusilman säätöpellit.
› Anturit eri parametreille.
› Ylilämpösuoja.
› Ulkoiset puhaltimien katkaisimet.
› Kanava-/tila-anturit yöjäähdytykseen.
› Lämmityspatterin jäätymissuojaus.
› Savuhälytin ja palorajoitin ohjausyksiköllä.


.

Äänenvaimennin
Line
.
Image title

Image title
› Vaimentaa ääntä mineraalivillalla täytetyin levyin, tarvittaessa muita vaihtoehtoja.
› Osan pituus: 600–1800 mm.
› Minimaalinen painehäviö.
› Vaihtoehtoisesti ilman koteloa.
› Sisältää kotelon ja rei’itetyt väliseinät.
› Seinämät täytetty mineraalivillalla, kangaspinta ehkäisee pölyämisen. Muita materiaaleja ja hygienia malleja lisävarusteena.
.

Sekoitusosa
Line
.
Image title


Image title
› Ilmavirtojen sekoittamiseen.
› Erinomainen energiatasoltaan alhaiseen kierrätykseen.
› Lämpöenergiaa siirretään sekoittamalla poisto- ja tuloilman virrat.
› Sulku tai kierrätys.
.

Pyörivä lämmönsiirrin
Line
.
Image title


Image title
› Hyötysuhde jopa 85%.
› Kosteuden siirto.
› Alumiiniroottori ja runko sinkittyä terästä.
› Erikoispinnoitteet erityyppisiin sovelluksiin: kondensaatio, kondensaatio (epoksipinnoite), kondensaatio (alumiiniseos), hygroskooppinen, sorptio.
› Voidaan varustaa muuttuvalla ohjauksella (0–10V signaali).
› Tilaa säästävä asennus.
› Soveltuu suurille ilmamäärille.
› Kestää jäätymistä, ei kondensaatiota.
› Alhainen painehäviö.
.

Ristivirtalevy-lämmönsiirrin
Line
.
Image title


Image title
› Hyötysuhde jopa 75%.
› Tulo- ja jäteilma erillään: ei lähes ollenkaan kosteuden siirtoa, ei sekoittumista.
› Vaatii vain vähän kunnossapitoa.
› Ei liikkuvia osia.
› Suojaus jäätymistä vastaan.
› Vaihteleva tehon ohjaus ohituksen avulla: kesätoiminto jne.
› Alumiininen lämmönsiirrin.
› Alumiini- tai epoksipinnoitteiset levyt.
› Kondenssivesiallas ruostumatonta terästä.
› Suuri tarkastusluukku takaa mahdollisuuden tarkastukseen ja huoltoon.
.

Kaasulämmitin
Line
.
Image title


Image title
› Soveltuu maakaasuverkkoon kytkettyjen teollisten tai liikerakennusten tuloilman lämmitykseen.
› Varustettu maakaasun käyttöön soveltuvilla polttimilla.
› Lyhyt lämpenemisaika, hyvin taloudellinen.
› Valmistettu korroosiota kestävästä ruostumattomasta teräksestä, poistokaasuista kondensaatiossa saatava lisälämpö voidaan käyttää lämmitykseen.
.

Ilmankostutin
Line
.
Image title




› Lisää tuloilman kosteutta.
› Haihdutus- tai höyryversiot.
› Mahdollisuus jäähdyttää ilmaa haihduttavalla ilmankostuttimella.
› Toimii normaalilla vesiliitännällä.
› Alhainen energiankulutus.
› Hygieeninen ja helppo käyttää.
.

Vastavirtalevy-lämmönsiirrin
Line
.
Image title


Image title
› Hyötysuhde jopa 94%.
› Tulo- ja jäteilma erillään: ei lähes ollenkaan kosteuden siirtoa, ei sekoittumista.
› Vaatii vain vähän kunnossapitoa.
› Ei liikkuvia osia.
› Vaihteleva tehon ohjaus ohituksen avulla: kesätoiminto jne.
› Alumiininen lämmönsiirrin.
› Alumiini- tai epoksipinnoitteiset levyt.
› Kompakti, tehokas ja taloudellisesti ihanteellinen ratkaisu pienille ja keskisuurille ilmamäärille.
› Kondenssivesiallas ruostumatonta terästä.
› Suuri tarkastusluukku takaa mahdollisuuden tarkastukseen ja huoltoon.
.

Lämmöntalteenottopatteri
Line
.
Image title


Image title
› Lämmöntalteenotto jopa 80%.
› Energian siirto suljetun piirin avulla.
› Tulo- ja poisto-osat voi sijoittaa erilleen.
› Voidaan mukauttaa olemassa olevaan laitteistoon.
› Kompakti rakenne.
› Ei sekoittuvia ilmavirtoja.
› Vaatii vain vähän tilaa.
.

Säätöpelti
Line
.
Image title


Image title
› Ilmavirtojen sulkemiseen tai säätelyyn.
› Alumiiniset lavat, joissa on kumitiivisteet.
› Vastakkain pyörivät, kaksipuoliset lavat.
› Soveltuu käytettäväksi -40–80°C lämpötilassa.
› Sulkupelti tiiviysluokka 2/4.
› Kotelolla/ilman koteloa.
.
