ESITTELY

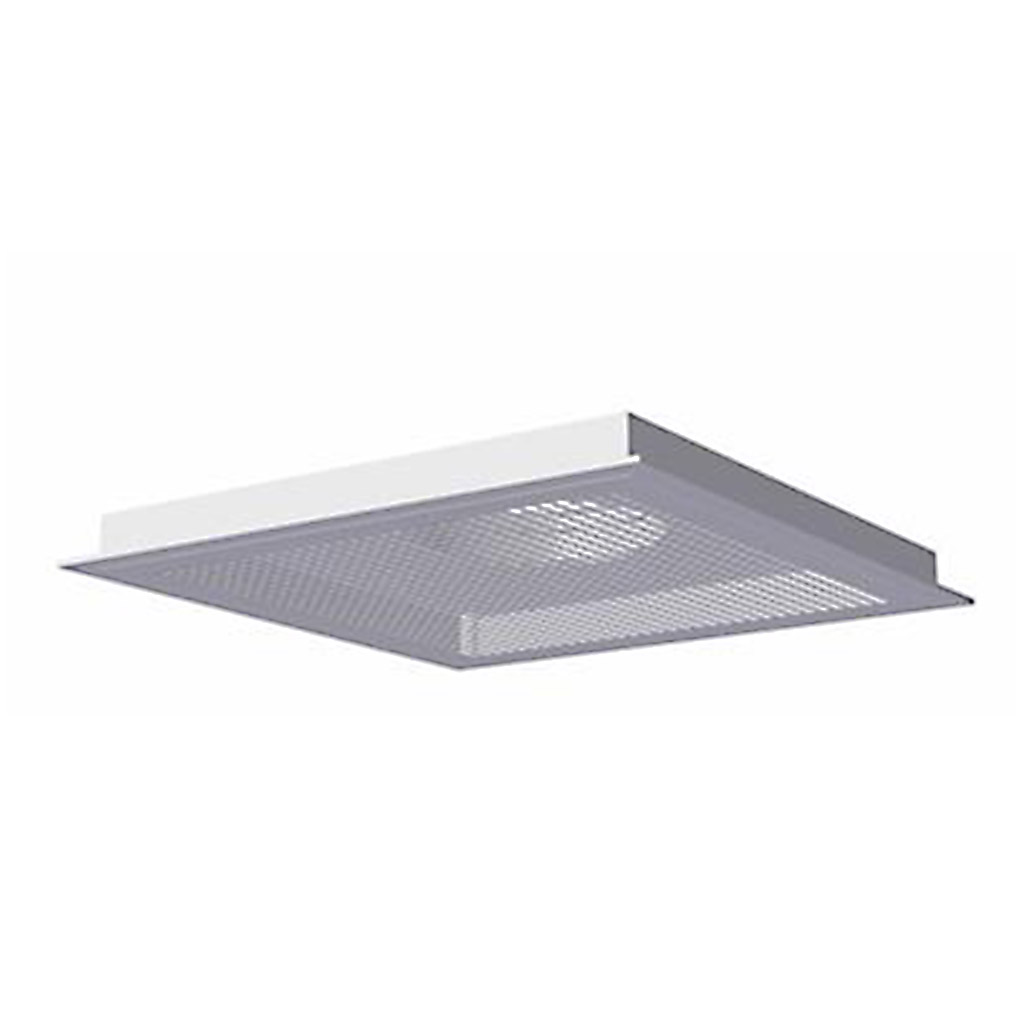

Orion-ATV on nelikulmainen poistoilmahajotin, jonka voi asentaa moduulikattoihin. Orion-ATV:ssä on irrotettava etupaneeli ja nelikulmainen rei'itys vakiona. Pyöreä kuvio voidaan toimittaa pyynnöstä. Lisäksi laitteessa on TA-kiinnityskannatin.
LISÄTIEDOT
| Kuvaus 1 | Poistoilmalaite Orion-ATV-T/250 |
| Kuvaus 2 | Pääliliitännällä, 600x600 ruutuun |
| LVI-koodi | 8638426 |
Tekniset tiedot
| Leveys [mm] | 595 |
| Korkeus [mm] | 102 |
| Halkaisija [mm] | 249 |
| Pituus [mm] | 595 |
| Paino [kg] | 3,9 |
| Väri [RAL] | RAL9003 |
| Muoto | Suorakaide |
| Materiaali | Galvanoitu teräs |
| Kanavakoko (leveys x korkeus ) [mm] | 250 |
| Paineentasauslaatikko | On |
| Äänieristetty paineentasauslaatikko | On |
| Suunnattava heittokuvio | Ei |
| Säätöpelti [kyllä/ei] | On |
| Mittausosa [kyllä/ei] | On |
| Liitoskoko [mm / " / DN] | 249 |
